3000.4000,5000&5005系列卷軸小巧持久耐用, 能夠滿 足客戶空間要求苛刻的需要。通暢的軸和精細的 旋轉接頭可最大程度上保證介質流動暢通。導向臂可以根據需要調節到2個不同的方向。5005系 列卷軸可以容納長達15米的軟管。卷軸均為鋼鐵 結構,可用于不同場合。
空氣軟管卷盤有多種安裝選項,可用于卡車,拖車或車間安裝。這些卷盤非常適合電動工具,空氣壓縮機軟管,建筑工地,汽車需求等。
參數: 卷盤入口: 1/4到3/8 F NPT(NPT內螺紋) 軟管出口:3/8到1/2 M NPT (NPT外螺紋) 軟管長度:4.5m到15m 壓 ? ?力:21bar/300psi 到345bar/5000psi 溫 ? ?度:OLP最高65℃,OMP和OHP最高99℃ 軟管材質: ?PVC \橡膠 外 ? ?觀:粉末噴涂,紅色,其他顏色可選 恒定張力:可選 導 向 架:2方向可調,3000系列為可選 | 用途: 工廠車間:氣動工具,低壓輸水? 農業園林:輸水灌溉 市政環衛:花木養護 油料輸送:柴油輸送、機油、壓力油加注 食品化工:高壓清洗 市政環衛:管道疏通清洗 工程車輛:油脂潤滑 |

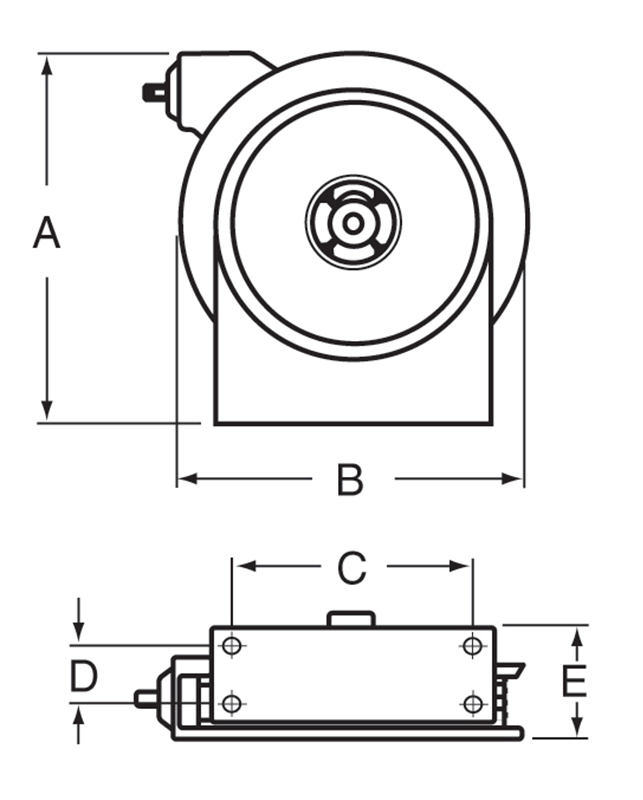

產品尺寸 | ||||
NO | 1 | 2 | 3 | 4 |
mm | mm | mm | mm | |
A | 327 | 365 | 448 | 448 |
B | 314 | 356 | 419 | 419 |
C | 203 | 248 | 248 | 248 |
D | 64 | 64 | 64 | 64 |
E | 143 | 156 | 179 | 184 |
基座底部四個安裝孔徑是8.7mm |
型號 | 總重量 | 最大壓力 | 軟管內徑 | 軟管外徑 | 軟管出口 | 卷軸進口 | 軟管長度 | 尺寸 | 備注 |
kg | bar | mm | mm | NPT 外螺紋 | NPT 內螺紋 | m | |||
B5450 OLP | 12 | 21 | 6 | 12 | 1/4 | 3/8 | 15 | 2 | |
B5635 OLP | 11 | 21 | 10 | 15 | 1/4 | 3/8 | 10.5 | 2 | |
B5825 OLP | 12 | 21 | 13 | 19 | 1/4 | 3/8 | 7.5 | 2 | |
B5835 OLP | 18 | 21 | 13 | 19 | 1/4 | 3/8 | 10.5 | 3 | |
B5435? OMP | 14 | 190 | 6 | 13 | 1/4 | 3/8 | 10.5 | 2 | |
B5630 OMP | 14 | 155 | 10 | 18 | 3/8 | 3/8 | 9 | 2 | |
B5825 OMP | 15 | 138 | 13 | 22 | 1/2 | 3/8 | 7.5 | 2 | |
B5430 OHP | 14 | 345 | 6 | 15 | 1/4 | 1/4 | 9 | 2 | |
B5625 OHP | 15 | 276 | 10 | 19 | 1/4 | 1/4 | 7.5 | 2 |
