又稱為液壓絞盤，液壓卷管器。結合了液壓應用環境、工況條件和使用特性，對轉換過渡裝置進行功能擴展優化設計制造而成。工作壓力大，能夠滿足傳輸液壓系統動力需求。在吊車、混凝土泵車、舉升機等工程機械車輛，以及其他功能性車輛設備上液壓環節得以廣泛的應用和推廣。
0
特點： ● 卷盤沖壓成型，整體輕巧，強度牢固，直徑從12英寸到39英寸均有模具盤覆蓋 ● 彈簧盒及罩殼均采用模具件，密封性好，重量輕，強度高 ● 卷盤采用電泳加噴塑工藝，整體耐腐蝕，抗油污 ● 使用壽命長，驅動穩定的彈簧作為動力 ● 旋轉接頭30萬次使用壽命 ● 高品質定制并聯軟管 ● 最高壓力可達350bar ● 電液卷盤IP等級可達IP68 ● 可按需定制 | 參數： ● 最大流量：40L/min ● 溫度：-20℃~80℃ ● 壓力：0~300bar ● 軟管回收速度上限：30M/min | 用途： ● 特種車輛 ● 工程機械 ● 工業自動化 |
本系列產品型號能夠清楚的告知客戶產品所具備的一些關鍵信息，除安裝底座和旋向采用字母表示，其它用戶所關注的卷盤外徑尺寸，通路數量，有效收卷長度，公稱直徑，線纜大小等均以數字形式體現，下面對產品型號進行分解舉例。
舉例說明：L584-17.5-2*10-8*1-R
使用注意事項
標準的出管方向為水平或者向上出管，向下出管需要和銳技聯系確認有效長度。

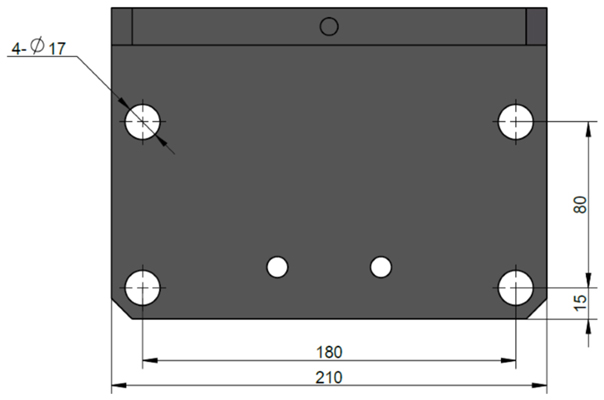

卷盤的標準安裝方式為卷盤盤面垂直于水平面，其他安裝角度需要聯系銳技并確認。
卷盤標準螺紋 卷盤入口螺紋：G內螺紋 卷盤內部軟管連接處螺紋：G內螺紋 軟管出口螺紋：公制M螺紋活絡螺母內螺紋，24度錐0型圈密封 旋向 正對卷盤無安裝底座的一面，順時針旋轉為右轉，逆時針旋轉為左旋。 |  |
 |  |

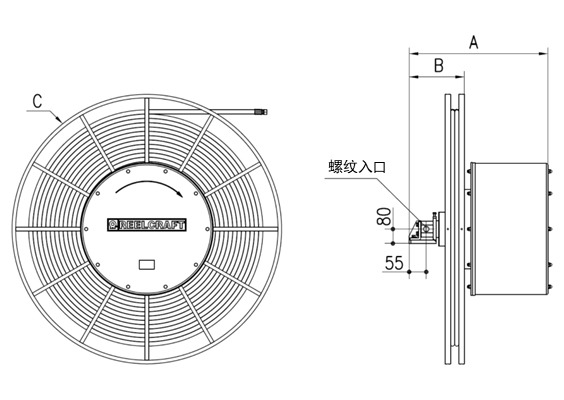

型號 | 總重量 | 最大壓力 | 軟管內徑 | 軟管出口 | 卷軸進口 | 軟管長度 | 有效長度 | 尺寸 | 備注 | ||
kg | bar | mm | / | / | m | m | A | B | C | ||
1200-57-2*10-4-X | 360 | 300 | 10 | M18*1.5 | G1 | 57 | 55 | 636 | 302 | 1200 | X為R或L，顏色默認為黑色。 |
1400-65-2*10-4-X | 380 | 300 | 10 | M18*1.5 | G1 | 65 | 63 | 636 | 302 | 1400 | |
1300-57-2*12-4-X | 360 | 300 | 12 | M22*1.5 | G1 | 57 | 55 | 636 | 309 | 1300 | |
1500-70-2*12-4-X | 460 | 300 | 12 | M22*1.5 | G1 | 70 | 68 | 770 | 307 | 1500 | |
1500-79-2*12-5-X | 510 | 300 | 12 | M22*1.5 | G1 | 79 | 77 | 770 | 307 | 1500 | |
以下型號只適合正裝，軟管朝上方出管。 | |||||||||||
1400-70-2*10-1-X | 240 | 300 | 10 | M18*1.5 | G1 | 70 | 68 | 448 | 300 | 1400 | |
1200-45-2*12-1-X | 200 | 300 | 10 | M22*1.5 | G1 | 45 | 43 | 448 | 307 | 1200 | |
以下型號使用 2 根單獨的鋼絲編織橡膠軟管 | |||||||||||
1200-22-2x25-4-X | 420 | 300 | 25 | M42*2 | G1 | 30 | 28 | 653 | 354 | 1200 | |
1400-30-2x25-5-X | 450 | 300 | 25 | M42*2 | G1 | 22 | 20 | 653 | 354 | 1400 | |
